Kit allineamento montaggio ottiche

Il livellatore ottico è uno strumento economico e facile da usare per livellare cannocchiali montati su anelli o montature monoblocco.

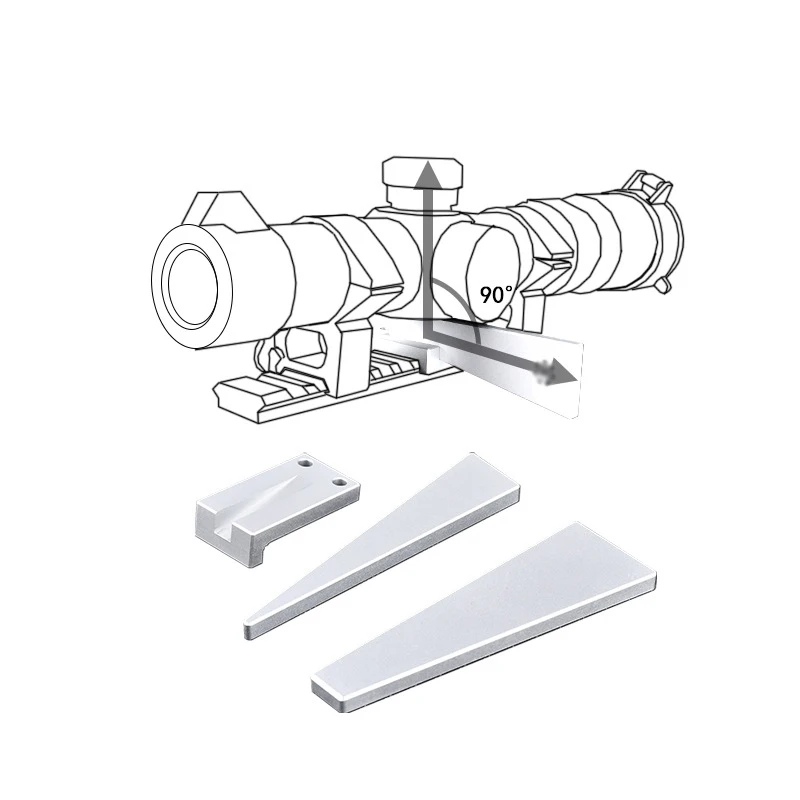

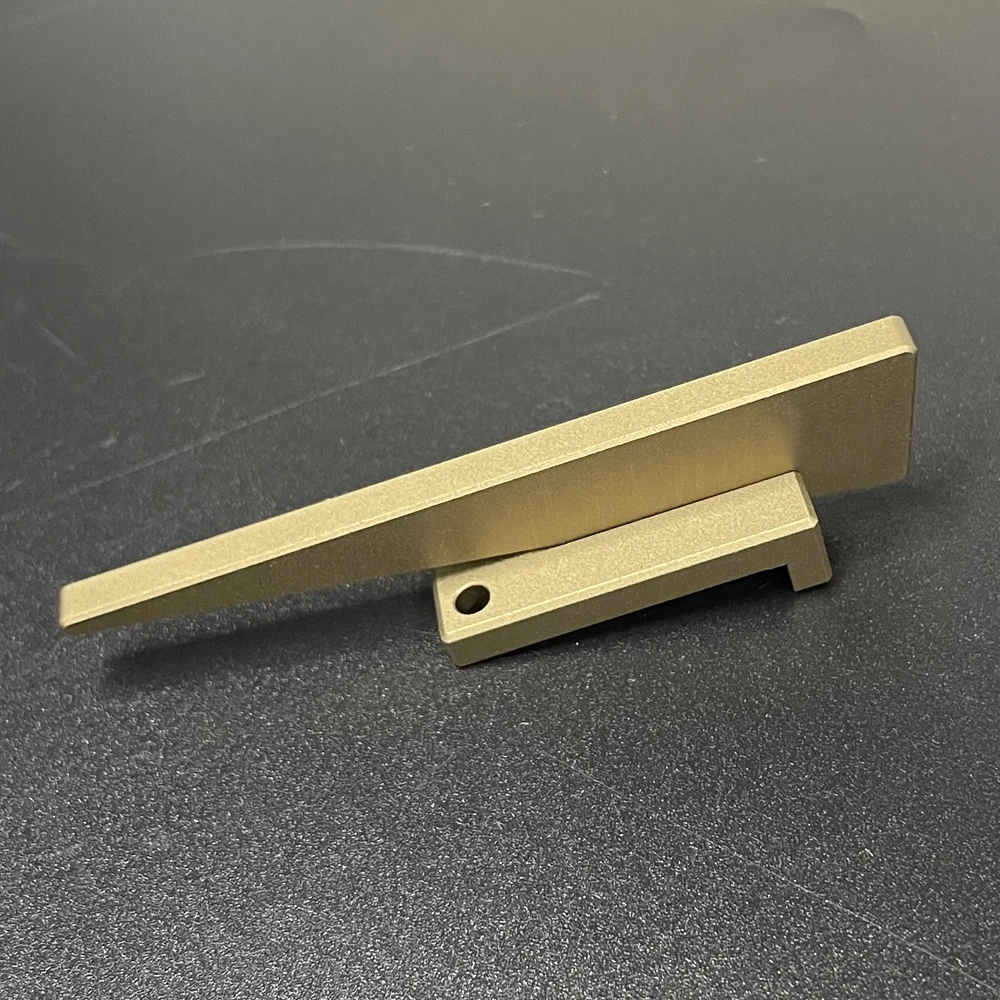

La piastra di base si trova sulla guida Picatinny o sul supporto monopezzo appena sotto il gruppo torretta del cannocchiale, quindi il cuneo corrispondente viene inserito lateralmente. Quando le superfici a rampa di 11 gradi del cuneo e della base si innestano, la parte superiore del cuneo si solleva verso l'alto ed entra in contatto con il gruppo torretta, livellandolo automaticamente.

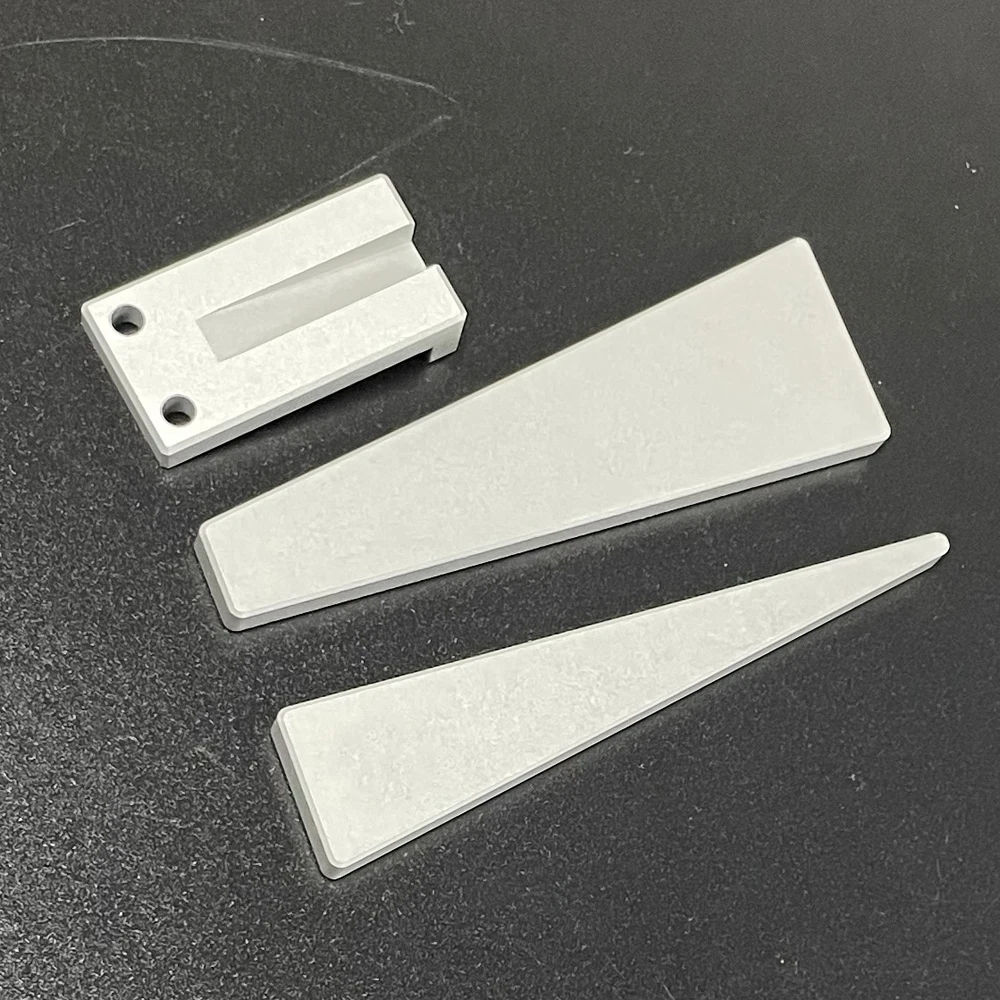

Questo prodotto include la base del livellatore e i cunei piccoli e grandi. Il piccolo cuneo richiede uno spazio tra il binario/supporto e il gruppo torretta da 0,190" a 0,730". Il grande cuneo richiede uno spazio tra il binario/supporto e il gruppo torretta da 0,680" a 1,200".

 Nota: alcuni supporti per cannocchiale monopezzo potrebbero non avere spazio sufficiente, quindi assicurati di verificare con il tuo cannocchiale e montatura specifici. Il livellatore richiede una superficie piana direttamente sotto il gruppo torretta per funzionare.

 Istruzioni per l'uso:

 1. Posizionare il cannocchiale negli anelli o nella montatura monoblocco. Stringere gli anelli per rimuovere l'allentamento, ma lasciare abbastanza allentati da poter ancora ruotare manualmente il cannocchiale.

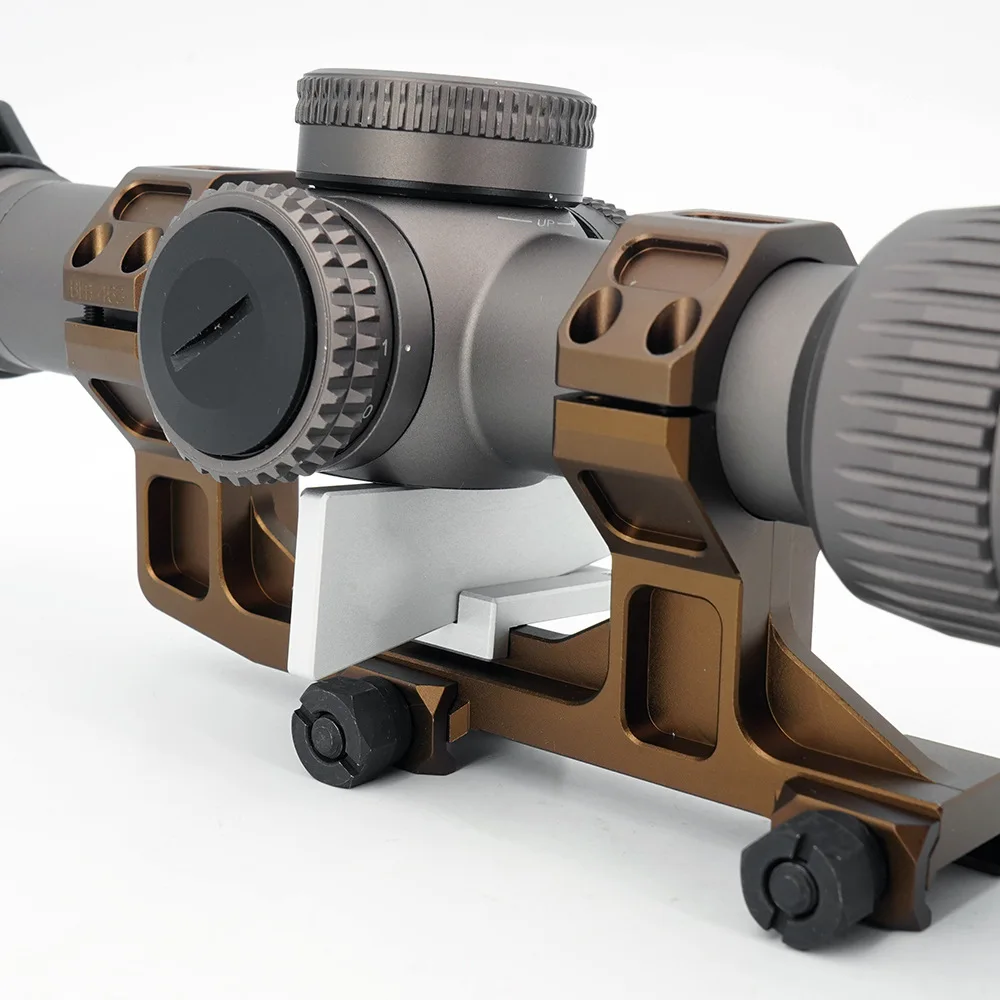

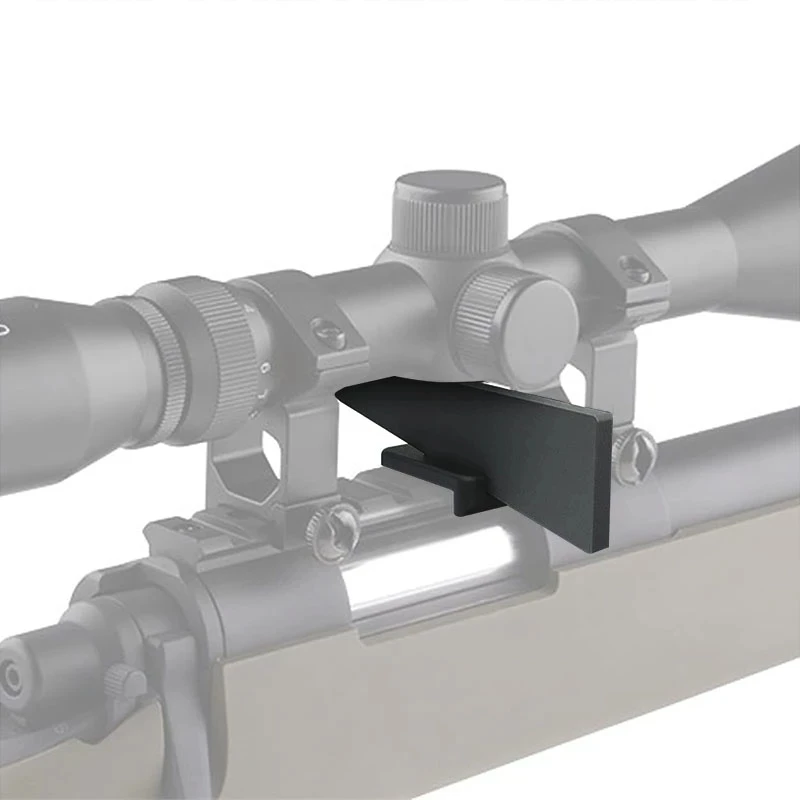

 2. Posizionare la base del livellatore sulla guida Picatinny o sul supporto monopezzo direttamente sotto il gruppo torretta del cannocchiale. La fessura ad angolo dovrebbe trovarsi sul lato superiore.

 3. Inserire lateralmente il cuneo del livellatore nella fessura sulla base finché non tocca la parte inferiore del gruppo torretta.

 4. Esercitare una leggera pressione sul cuneo finché il cannocchiale non ruota e si livella.

 5. Serrare un anello del cannocchiale in base alle specifiche di coppia fornite dal produttore dell'anello/supporto.

 6. Rimuovere il livellatore ottico.

 7. Serrare l'altro anello in base alle specifiche di coppia fornite dal produttore dell'anello/supporto. L'uso di questo livellatore ottico presuppone che il gruppo della torretta e il reticolo dell'ottica siano allineati, il che potrebbe non essere il caso di ottiche di scarsa qualità.

Materiale: alluminio anodizzato trasparente 6061-T6.

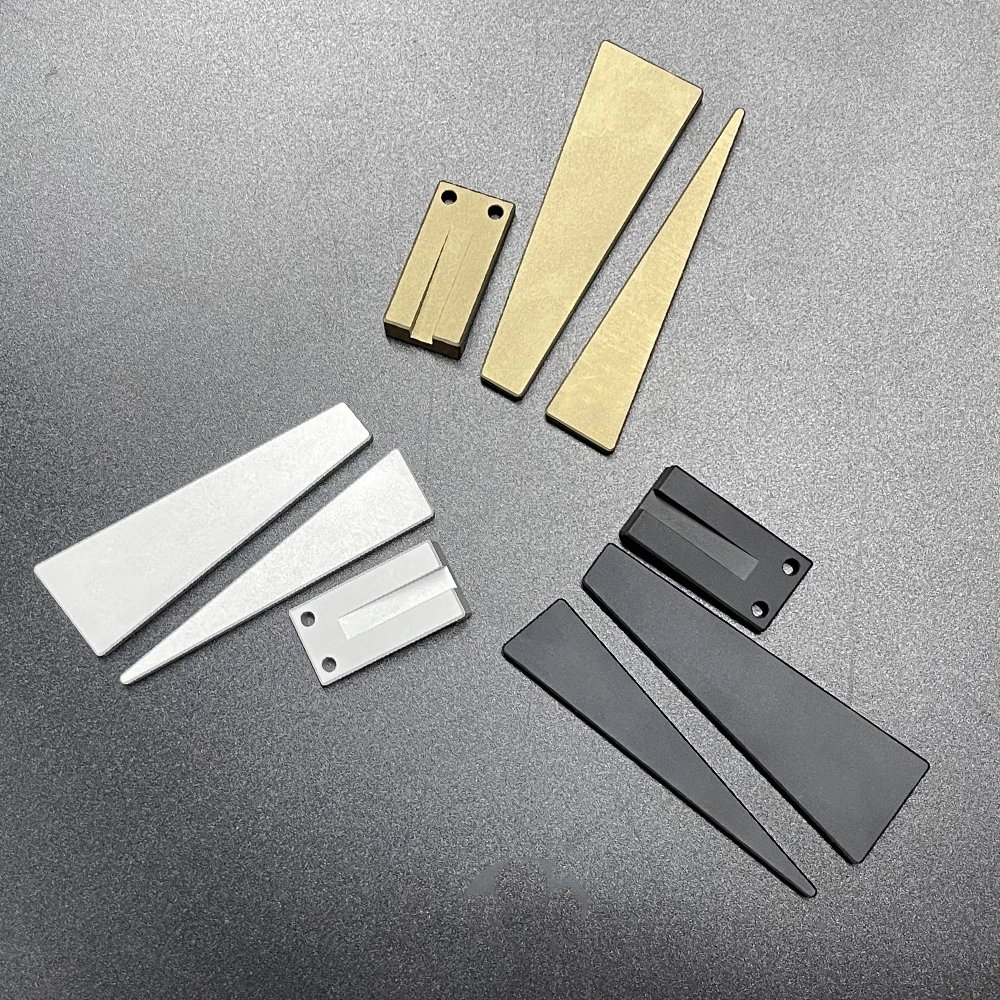

Colore: nero/marrone chiaro/argento

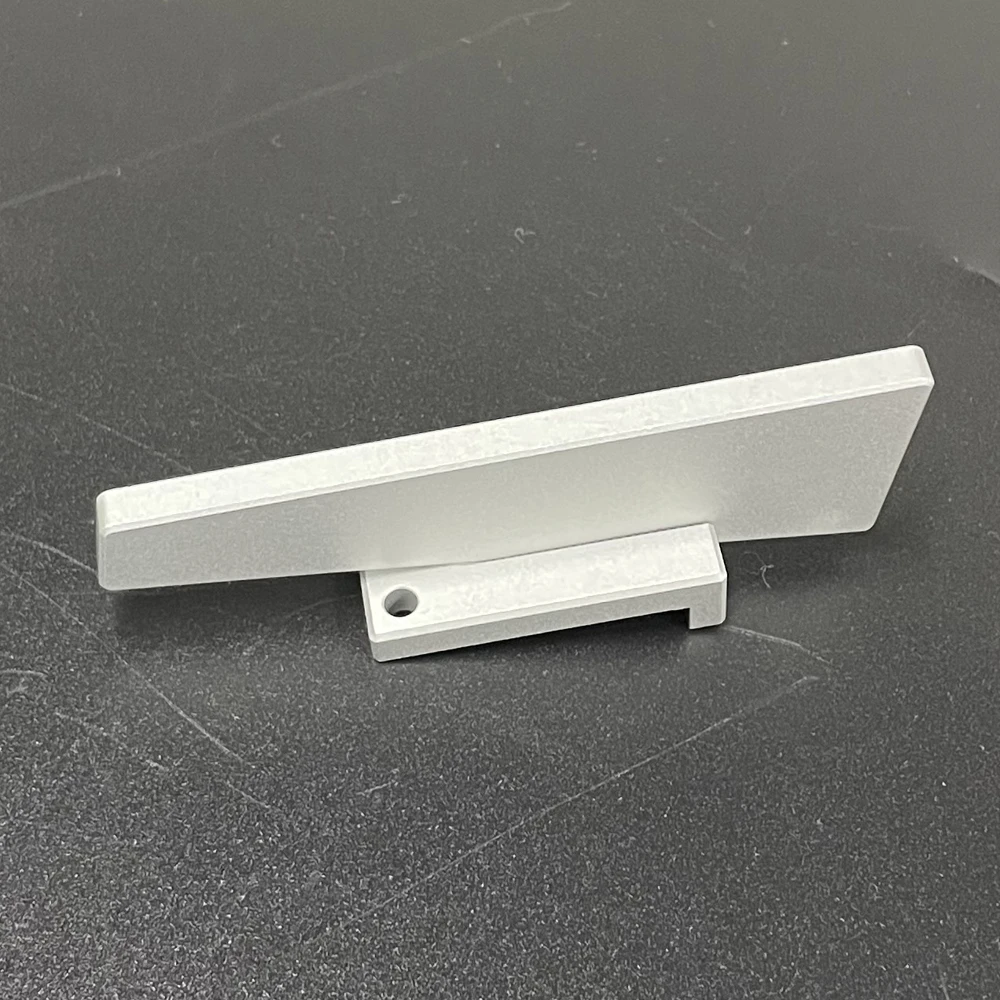

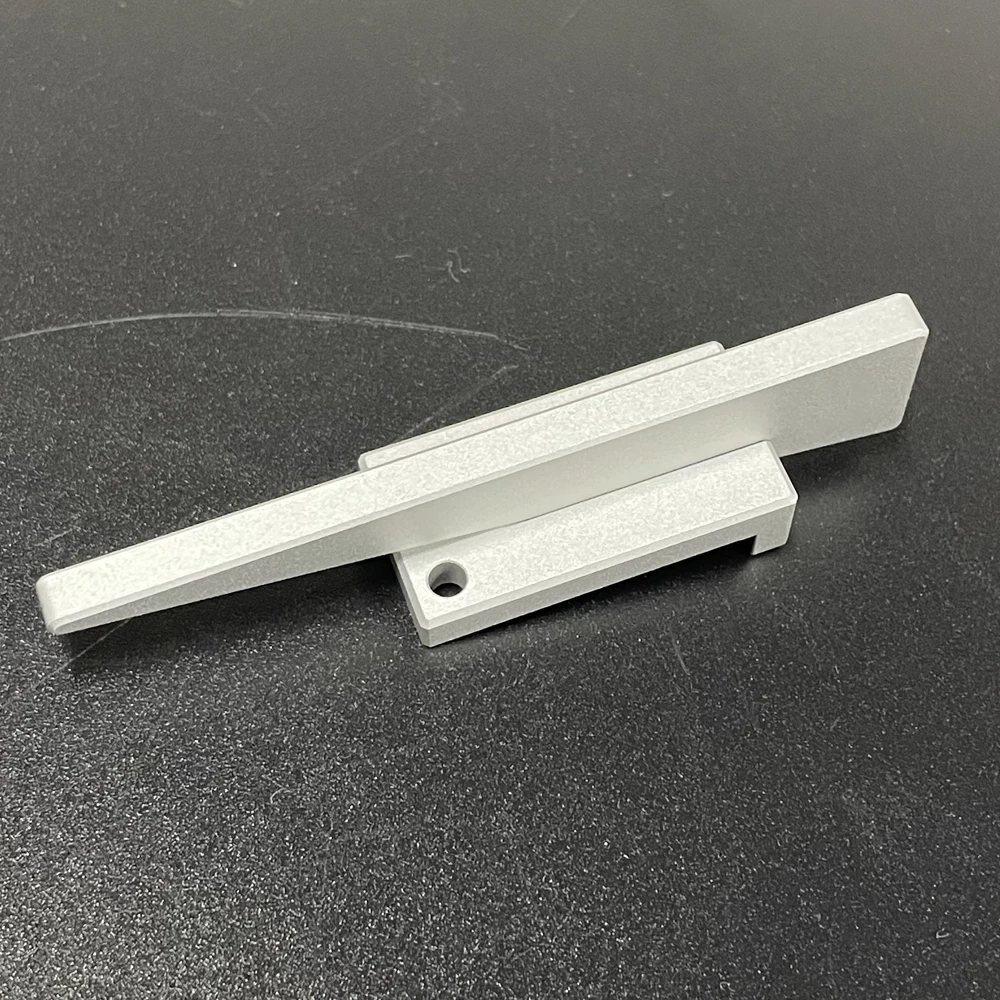

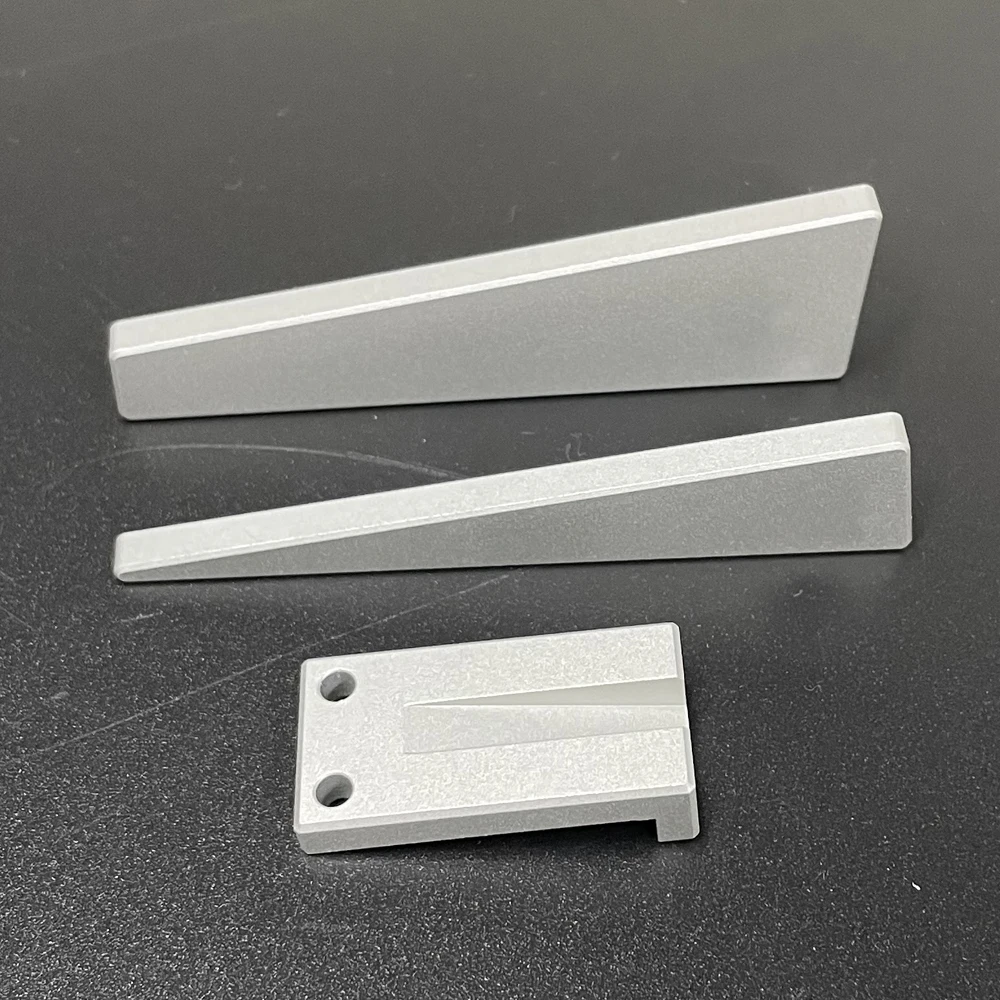

SILVER COLOR

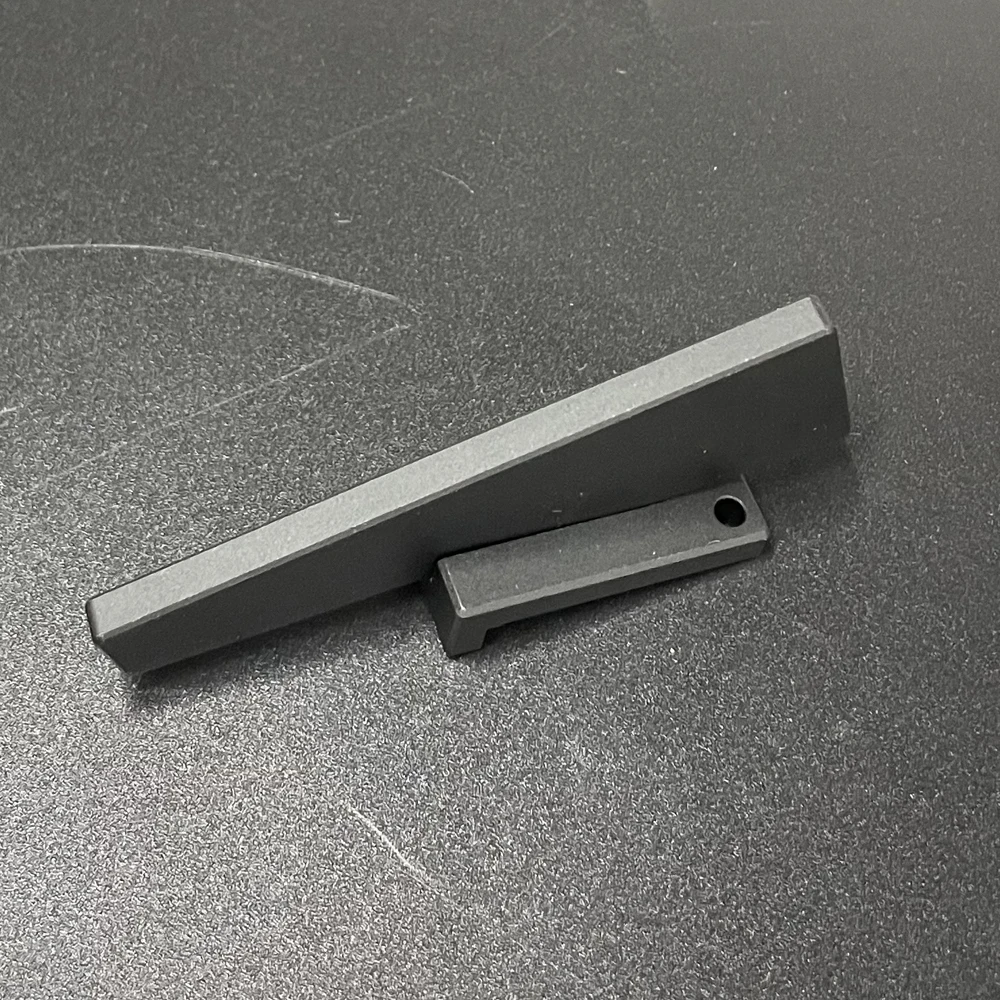

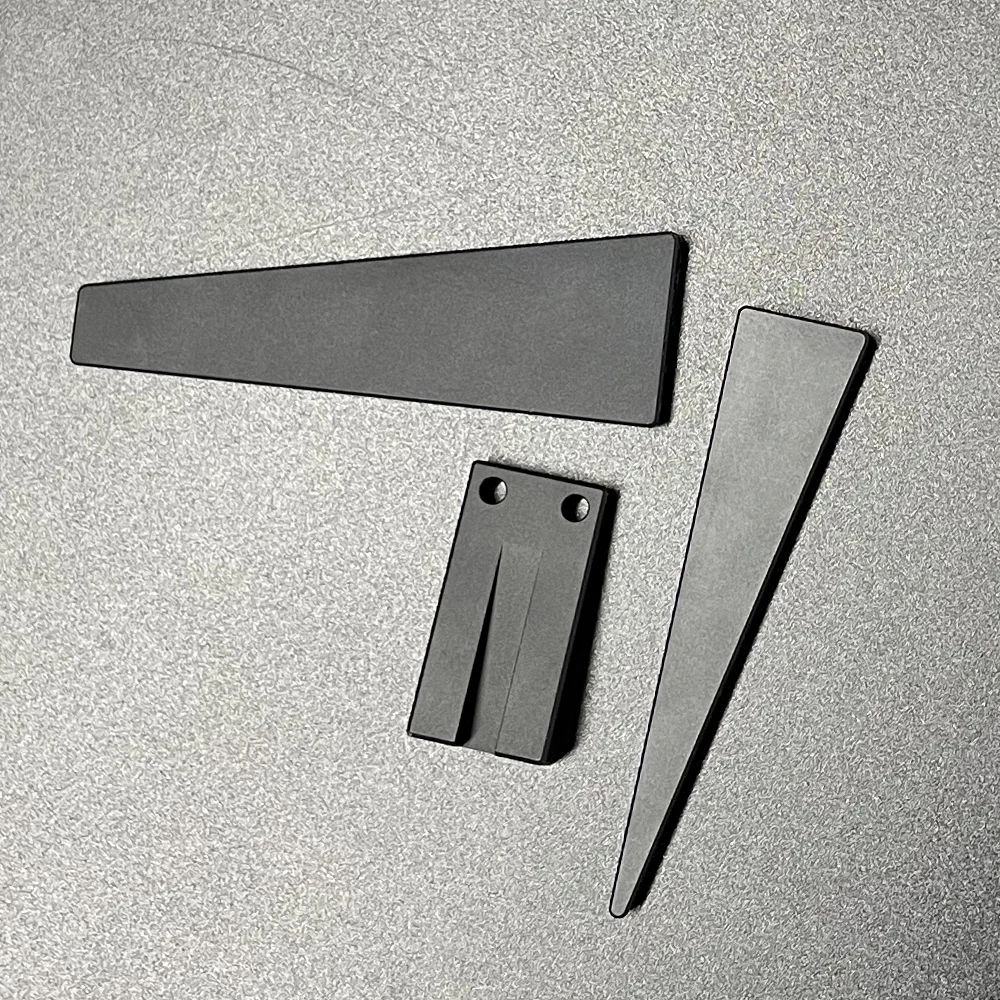

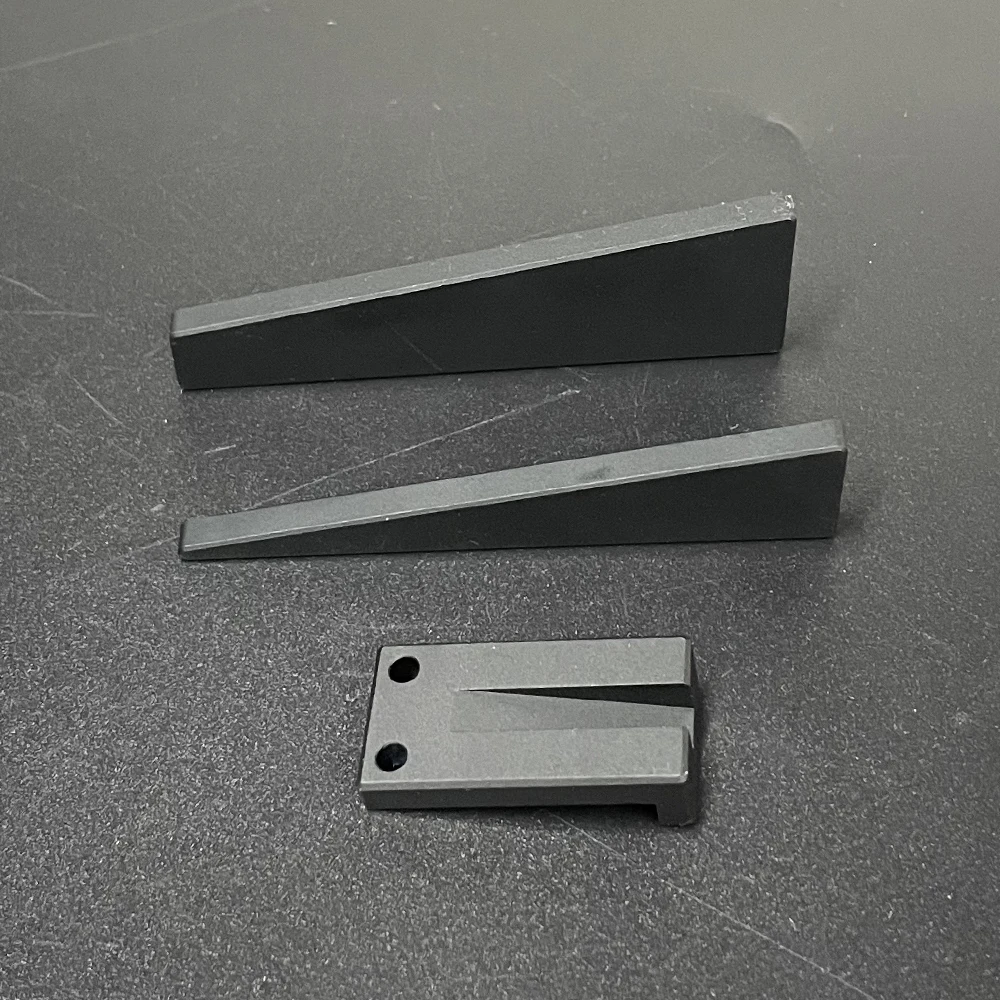

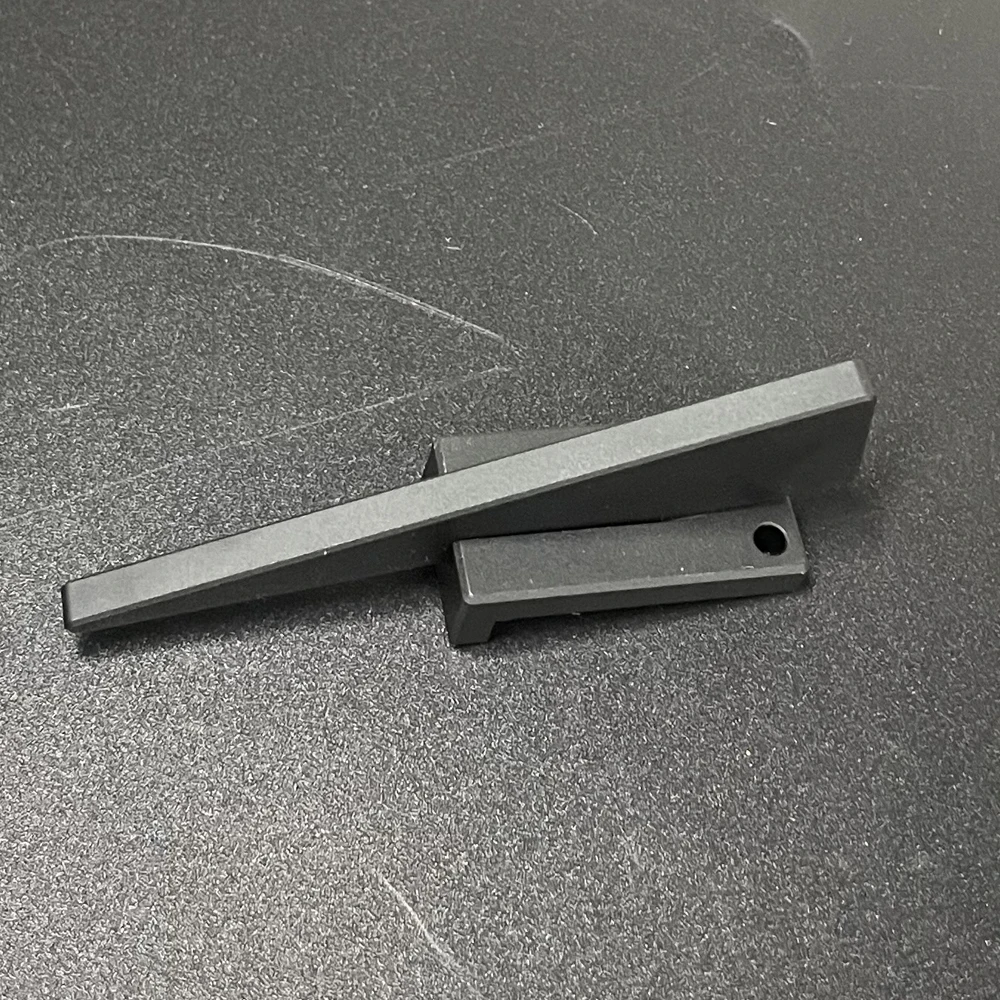

BLACK COLOR

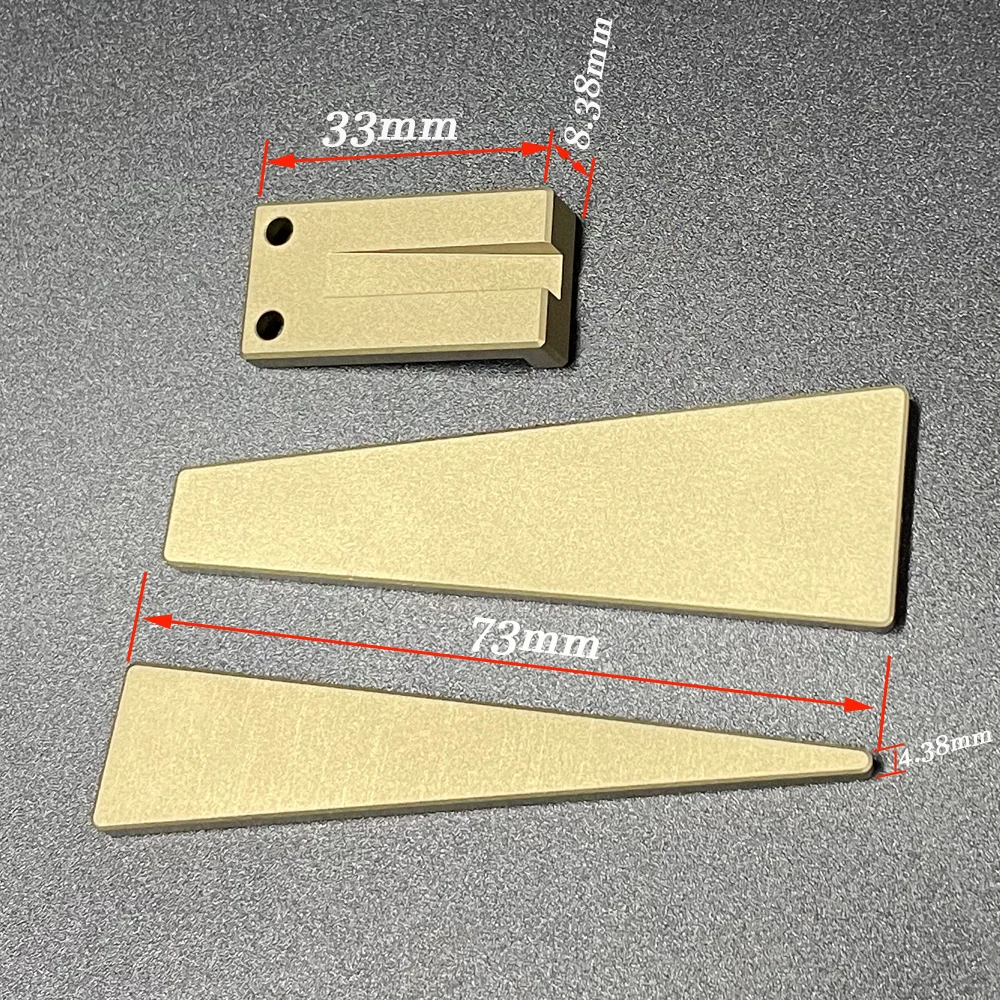

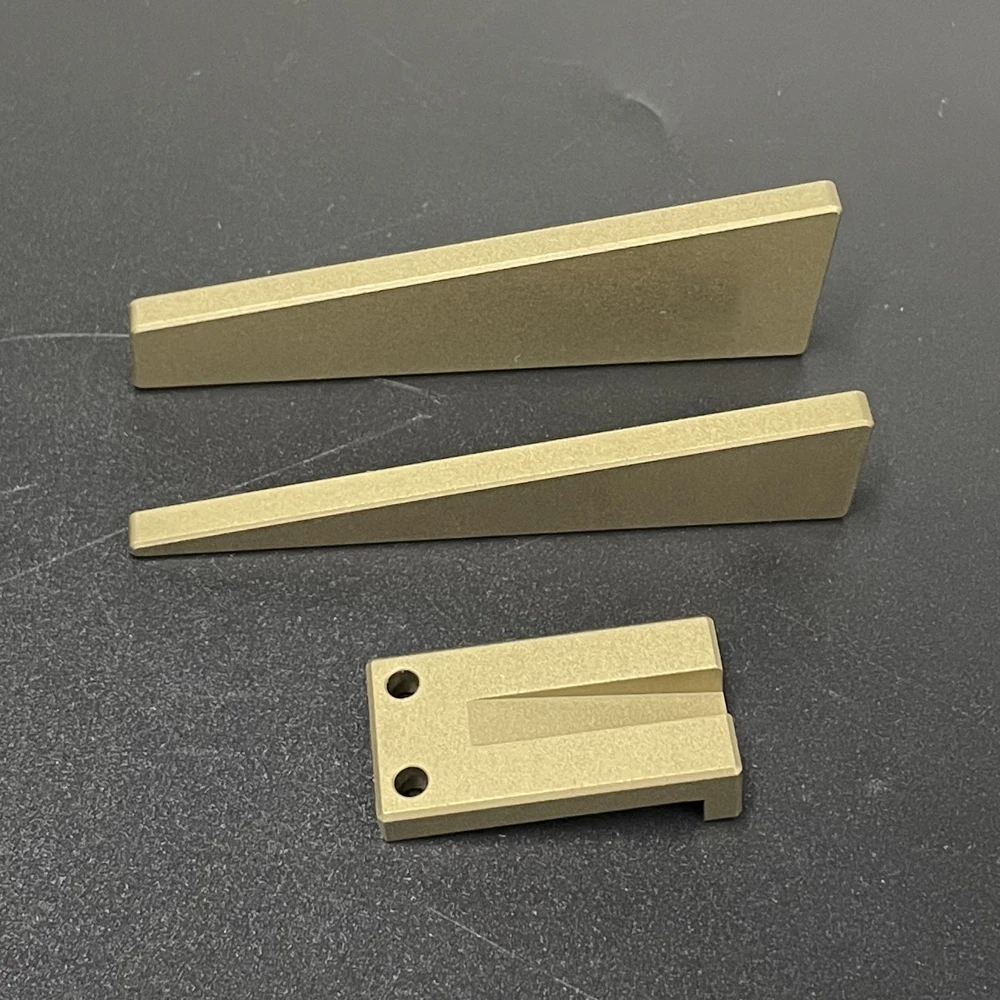

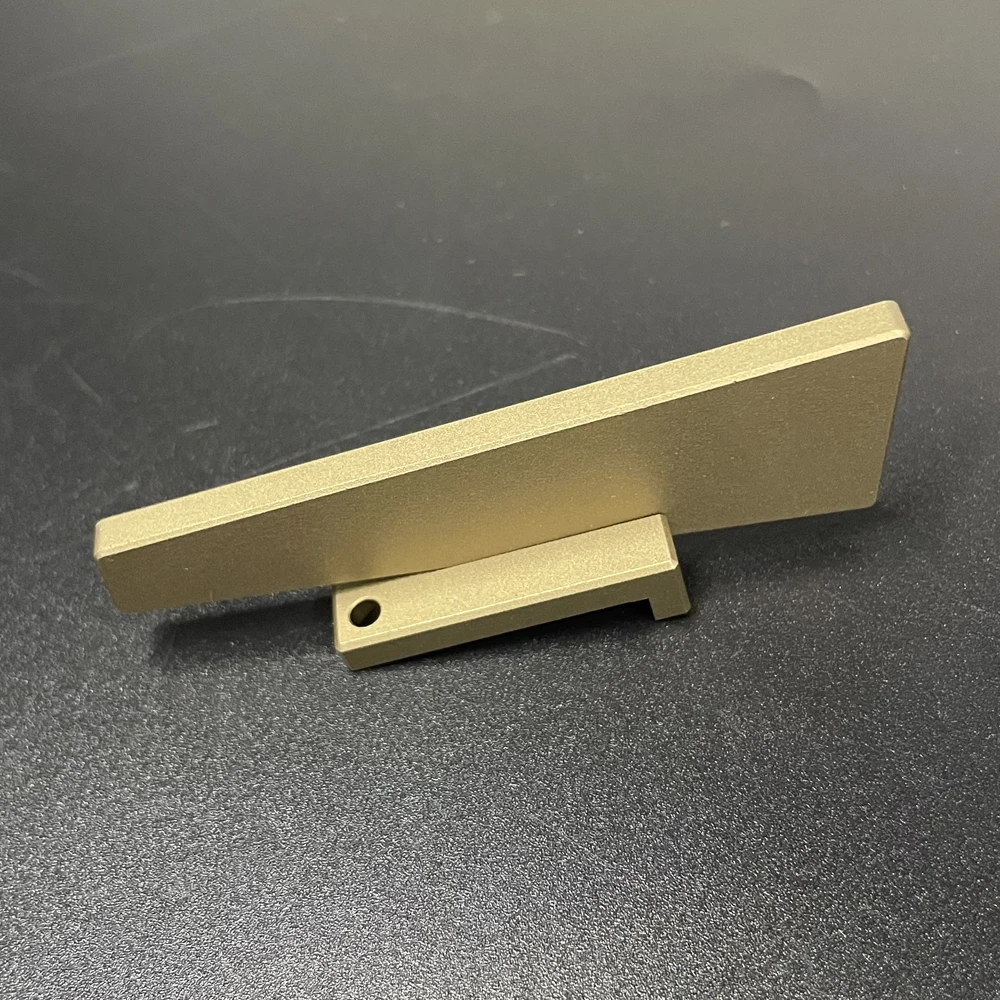

TAN COLOR
